怎么使用catia绘制异形弹簧

关注:95 发布时间:2021-08-16 11:14:02

导语本文整理了怎么使用catia绘制异形弹簧经验知识,帮助您全面了解,小白也能成为高手,跟随小编一起来看一看吧!

在工业上,弹簧的制造技术已经成熟和标准化。即使是数字模型,也不会重绘就有模型库。但在实际设计中,可能需要异形弹簧,需要重绘图纸。我们以catia为例,演示一下绘制异形弹簧的步骤。

需要准备的物品

计算机,catia

详细介绍方法/步骤

打开catia,按“ctrl n”创建新的零件文件,用于绘制实体零件;

切换到“创成式外形设计”模块,使用创建点的功能。坐标是0,20,0。这只是一个例子,你了解其用意后可以自行调整;

然后选择yz平面,绘制定位草图,在yz平面中绘制使用新创建的点;

画一个如图所示的草图,圆弧半径为80,弦长为75,圆弧的两个端点为螺旋线的起点和终点,圆弧的端点不一定与起点和终点重合,但圆弧必须经过起点和终点;

开始画螺旋线,先看我们需要设置的选项:起点、轴、尺曲线、回转、轮廓。规则曲线控制螺旋渐变,轮廓控制弹簧整体形状;

设置规则曲线的参数,选择“s型”,起始值为10,终止值为5,这两个值实际上是音高;

选择螺旋线的起点,即创建的起点,轴——z,转数10。取10的原因是规则曲线换算的螺距为(10 ^ 5)/2=7.5,乘以转数,正好对应前面画的圆弧的弦长75;

然后选择螺旋的轮廓,螺旋会随着轮廓而变化。确认后,会画出螺旋;

在起点,在yz平面上画一个草图,一个直径为5mm的圆,作为弹簧线的直径;

10切换到"零件设计"模块,使用"肋"命令,有些中文可能叫"扫掠",选择刚刚画出的圆和螺旋线作为轮廓和中心曲线,可以先预览效果,比较后确认;

温馨提示

可调参数有很多,先根据这个例子熟悉步骤,然后根据需要改变参数;

猜你喜欢

  • 快手怎么查看和更新最新版本

    快手怎么查看和更新最新版本438人喜欢

    今天,小编想和你分享自动加速是如何查看和更新最新版本的,希望对你有所帮助。详细介绍方法/步骤首先在我们的手机桌面上找到apple store,点击。,然后点击屏幕右下角的搜索。然后点击进入自动加速,点…

    更新时间:2021-10-03 11:14:03

  • 怎么锁定京东白条

    怎么锁定京东白条94人喜欢

    如何锁定京东白杠?今天,小编将向你解释。详细介绍方法/步骤打开手机,找到京东金融,进入主页面,如图。,点击“我的白条”进入下一页,如图。,点击"设置"进入下一页。。,点击“账户与安全”进入下一页,如图。,…

    更新时间:2021-11-05 19:57:01

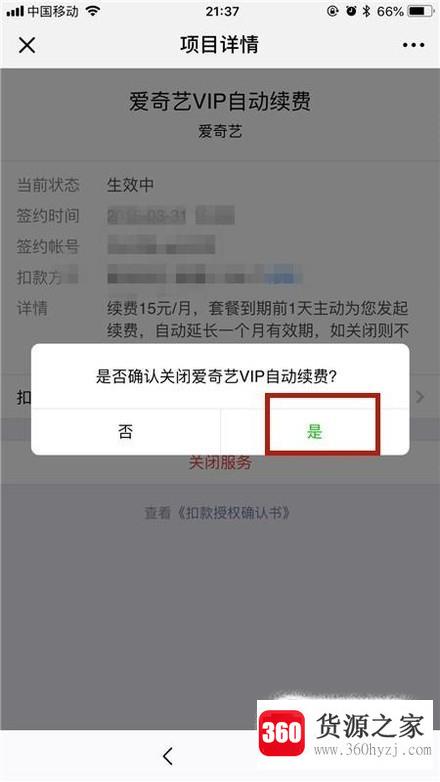

  • 微信怎么取消爱奇艺vip自动续费?

    微信怎么取消爱奇艺vip自动续费?51人喜欢

    今天小编想和大家分享微信如何取消爱奇艺vip自动续费,希望能帮到你。详细介绍方法/步骤首先点击微信钱包右上角的图标。然后点击支付管理。然后点击自动扣款。然后点击爱奇艺vip自动续费。然后点…

    更新时间:2021-08-18 09:08:01

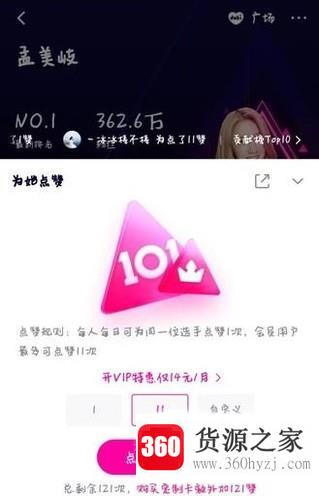

  • 创造101腾讯怎么投票

    创造101腾讯怎么投票55人喜欢

    创造101是选秀节目。大家都在给自己喜欢的小姐姐投票。那么在腾讯怎么投票呢?详细介绍方法/步骤首先打开“创造101”的播放app,也就是腾讯视频,选择播放这个节目。打开节目后,下滑时会有投票频道。点…

    更新时间:2021-09-18 07:01:24

  • 怎么提高win10系统cpu运行速度

    怎么提高win10系统cpu运行速度97人喜欢

    如何提高win10系统的cpu运行速度?今天,小编将向你解释。详细介绍方法/步骤打开电脑,右击windows按钮,选择“运行”,如图。,输入“msconfig”,点击“确定”,如图。,点击“指南”进入下一页,如图。,选择“高级…

    更新时间:2021-10-09 07:55:10

  • ofo小黄车智能电子锁打开攻略

    ofo小黄车智能电子锁打开攻略76人喜欢

    详细介绍方法/步骤首先下载一个ofo软件,打开页面。如果要用ofo的话,一定要交押金,大概199元左右。有时候是99元。,扫描一辆智能解锁自行车座椅的二维码,会自动弹出相应的页面告诉你自行车的密码。获得…

    更新时间:2021-08-14 12:44:08

  • 网易云音乐怎么将歌曲加入到歌单

    网易云音乐怎么将歌曲加入到歌单59人喜欢

    今天小编想和大家分享一下网易云音乐是如何把歌曲加入歌曲列表的,希望对大家有所帮助。详细介绍方法/步骤首先在我们的电脑桌面上找到网易云音乐,点击。,然后在屏幕顶部的搜索栏中输入我们想要的歌…

    更新时间:2021-11-24 09:25:05

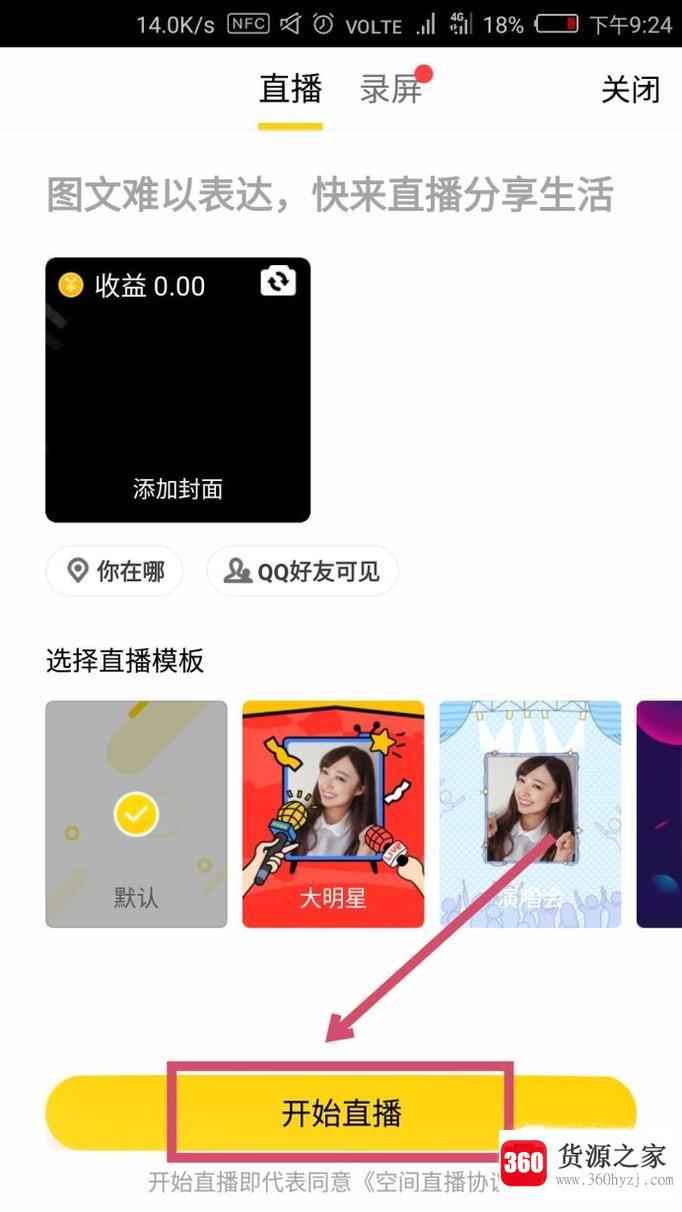

  • qq空间怎么开通直播

    qq空间怎么开通直播14人喜欢

    qq空间有直播功能,我们的qq好友可以看我们的直播,那么如何在qq空间打开直播呢?下面我来介绍一下。详细介绍方法/步骤打开qq,在界面右下角找到“动态”,点击进入。,然后在界面左上角找到“好友新闻”,点…

    更新时间:2021-11-14 12:28:01

  • 一分钟教会你制作抖音超火的动漫半遮脸照片

    一分钟教会你制作抖音超火的动漫半遮脸照片96人喜欢

    如何制作tik tok超火动漫半张脸的照片?今天,小编将向你解释。详细介绍方法/步骤打开手机,找到app store,点击进入,如图。,搜索“动画面膜相机”,点击下载,如图。安装后,打开软件,点击“相册选择”选择一…

    更新时间:2021-08-07 12:45:11

  • 怎么设置微信朋友圈的隐私功能

    怎么设置微信朋友圈的隐私功能67人喜欢

    微信朋友圈隐私功能怎么设置?今天,小编将向你解释。详细介绍方法/步骤打开手机,找到微信,点击进入,如图。,点击"设置"进入下一页。。,点击“隐私”进入下一页,如图。,可以看到隐私选项,如图。点击图形位置,…

    更新时间:2021-09-10 16:38:06

  • 美团打车怎么预约

    美团打车怎么预约121人喜欢

    详细介绍方法/步骤首先点击美团app,选择“出租车”,选择出租车业务,即美团出租车。然后,进入你开始的地方,即将到达的地方。然后,你可以根据自己的情况开始说再见了。最后美团打车约好了。只需等司机收…

    更新时间:2021-07-13 07:37:01

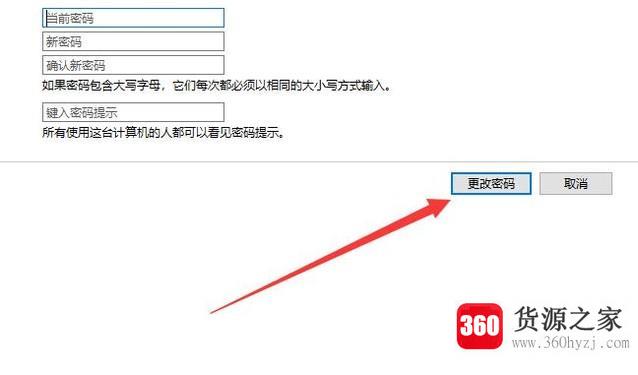

  • win10怎么修改用户密码
